Eigentümer/ Betreiber
- BIPA Parfümerie GmbH
Ansprechpartner / Kontaktpersonen
- DI Siegfried Schattauer
Standort

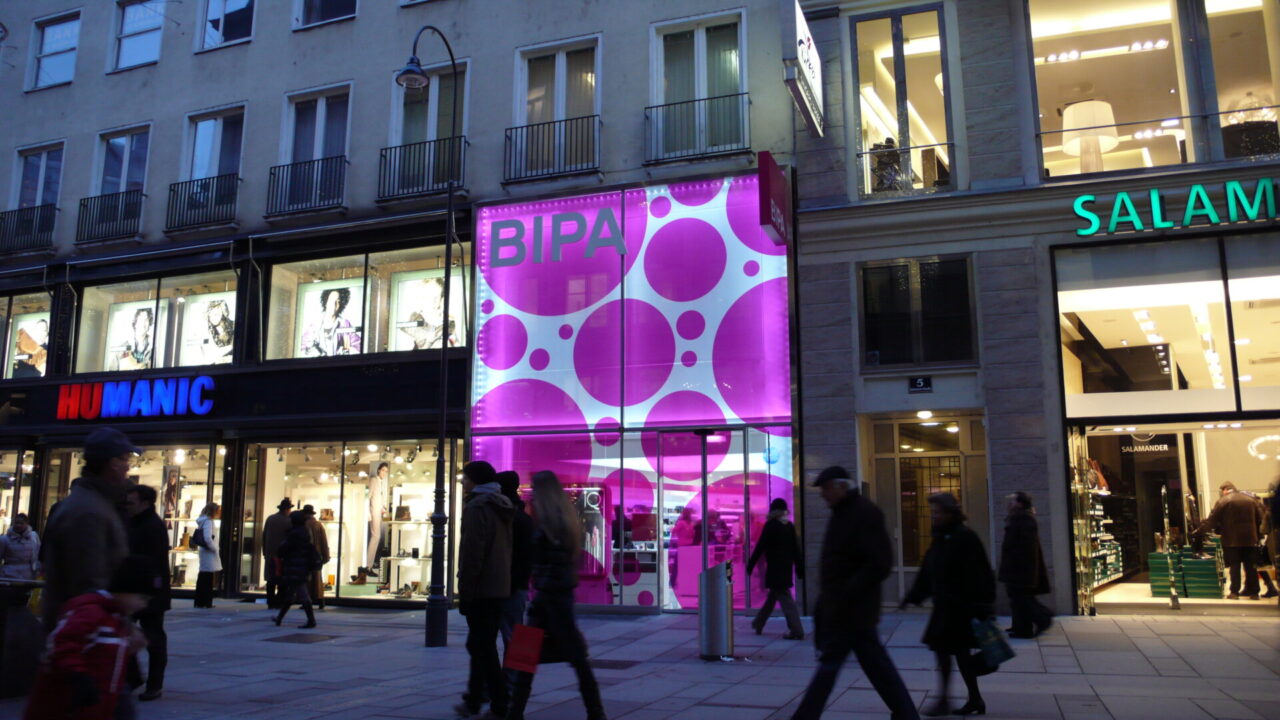

- 1010 Wien, Kärntnerstraße 1-3
Gebäudetyp
- Gewerbebetrieb
Errichtungsjahr Bestandsgebäude
- 1984
Größe (BGF)
- 210 m2
Wünsche/Ziele Bauherr
- „pink goes green” BIPA realisiert next generation Filialen der Nachhaltigkeit.
- Modernisierung der Filialen, ganzheitliches Modell für klimaschonende Sanierung -> Vorzeigeobjekte
- Einsatz von Passivhauskomponenten (u.a. umfassende Überarbeitung des Lichtkonzeptes, Dreischeiben-Verglasung U <= 0,7 W/(m2K), Lüftungsgerät mit 80% WRG) Verringerung Heizenergie Verringerung CO2 Ausstoß.
Ziele Planer
- Einsatz von möglichst vielen Passivhauskomponenten bei der Sanierung eines Geschäftslokals im Bestand.
Gebäudehülle
Bauteilaufbauten
- Die Außenwand der Portalseite besteht aus 5 cm Wärmedämmung, die von 1 mm dickem Blech ummantelt ist. Dies ergibt einen U-Wert von 0,704 W/m2K. Seit der Sanierung, ist die Fassade mit der oben angeführten Passivhaus-Verglasung voll verglast.

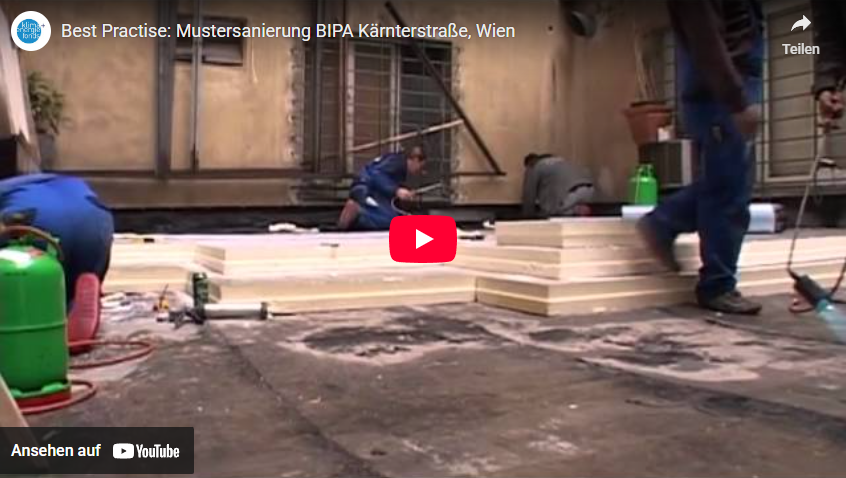

- Die Dämmung der Geschossdecke hofseitig, wurde von 5 cm auf 30 cm erhöht. Durch diese Maßnahme sinkt der Wärmeverlust über die oberste Geschoßdecke um etwa 80% und ergibt einen neuen U-Wert von 0,127 W/m2K.
- An der Kellerseite des bisherigen Aufbaus werden 16 cm dicke Kellerdämmplatten aufgebracht. Dieser neue Aufbau ergibt einen U-Wert von 0,155 W/m2K.
- An der Kellerseite des bisherigen Aufbaus werden 16 cm dicke Kellerdämmplatten aufgebracht. Dieser neue Aufbau ergibt einen U-Wert von 0,155 W/m2K. Dies verringert die thermischen Verluste über die Kellerdecke um drei Viertel.
Fensterqualität
- Drei-Scheiben-Isolierverglasung U = 0,7 W/(m2K)
Haustechnik
Heizung
- Fernwärme Wien
- Torluftschleier
Lüftung
- WRG 80%
Elektro
- Umstellung auf Grünstrom (zu 100% aus Wasserkraft),
- Hocheffiziente Rasterleuchten, Leuchtenwirkungsgrad > 70%
Energieeffizienz
Maßnahmen zur Effizienzsteigerung
- Einsprung von Heizenergie durch thermische Sanierung (80%)
- Effizienzsteigerung der Beleuchtung: Hocheffiziente Rasterleuchten, Leuchtenwirkungsgrad > 70%, Senkung Stromverbrauch um 35%
- Verringerung CO2 Ausstoß -> Wechsel zu Grün-Strom.
Abwärmenutzung
Aus der Abluft über die Lüftungsanlage
Nutzung erneuerbarer Energiequellen
- Um den Einsatz von erneuerbaren Energieträgern zu erhöhen, steigen diese Filialen auf Grünstrom um, der zu 100% aus Wasserkraft gewonnen wird. Die Einsparungen stehen im Vergleich zum Strommix vom bisherigen Stromlieferanten EAH Austria.
Besondere Lösungen
- Senkung des Kühlbedarfs durch energieeffizientes Beleuchtungskonzept.
Kennzahlen
Der spezifische Heizwärmebedarf beschreibt die erforderliche Wärmemenge pro Quadratmeter beheizte Bruttogeschossfläche, die ein Gebäude an einem bestimmten Ort (Klima) oder bei einem Referenzklima pro Jahr benötigt, um die Innenraumtemperatur auf 20 Grad Celsius zu halten.
Der Kühlbedarf ist diejenige Nutzenergie, die nötig ist, um die Räume eines Gebäudes beim Auftreten von Überwärmung auf die gewünschte Soll-Temperatur zu kühlen. Als Heizlast versteht man jene Wärmemenge die notwendig ist, um den Wärmeverlust von Räumen auszugleichen.
Die Kühllast ist eine aus einem Raum abzuführende Wärmelast, die notwendig ist, um einen vorgegebenen Raumluftzustand zu erreichen oder zu erhalten.
Heizwärmebedarf HWB/vorher
- 100,56 kWh/(m2a)
Heizwärmebedarf HWB/nachher
- 13,89 kWh/(m2a)
Folgende Werte gelten für das sanierte Gebäude:
Kühlbedarf
- 2,49 kWh/(m2a)
CO2 Einsparung pro Jahr
- 25,3 Tonnen/Jahr
Kosten
Investitionskosten
- Beantragte ges. Investitionskosten € 279.806,00
- Als Basis bleiben umweltrelevante Kosten von € 195.479,00
Förderung
- Fördersumme von € 58.644,00
Einsparungen im Betrieb
- durch thermische Maßnahmen: 15 MWh Wärme 4,16 Tonnen/Jahr CO2
- durch erneuerbare Energieträger (Grünstrom, aus 100% Wasserkraft): 98% 25,3 Tonnen/Jahr CO2
Kosten je m2 BGF
- 2.300,- €/m2
Planung
- Schema Energiekonzept
Bauphase
- Sommer 2009: Start Sanierung der Filiale Kärntnerstraße
- Dezember 2009: Eröffnung der sanierten Filiale
